В этом небольшом обзоре я расскажу, что можно подключить к замкам-невидимкам серии Меттэм (модели 01.01 и 01.02).
На рисунке 1 представлен оригинальный замок от Меттэм (электромоторный). Замок имеет встроенную броне-пластину и сертифицирован на 4-й класс. Размеры врезного варианта замка без крепежной планки: 200 х 116 х 26. Масса вместе с фурнитурой – около 1,8 кг.
Рисунок 1. Врезной замок от Меттэм.
Врезной замок от Cisa (рисунок 2) представляет из себя электромеханическую защелку (закрывается при закрытии двери) соленоидного типа с системой самовзвода. На рисунке 3 можно посмотреть конструкцию замка. Открывается замок импульсом любой полярности, поданный на контакты соленоида (выведены на корпус замка).
Рисунок 2. Врезной замок фирмы Cisa.
Рисунок 3. Устройство врезного замка фирмы Cisa.
Существует множество аналогов такого замка по более демократичным ценам, например, замки серии “Полис” (производитель Витек). В серии “Полис” есть электромеханические защелки с замочной скважиной и без нее, врезные и накладные. Кроме Витек, замки-защелки выпускают еще фирмы Fass, Iseo, J-Lock, Perco, Smartec, но они все дороже аналогов от Витек.

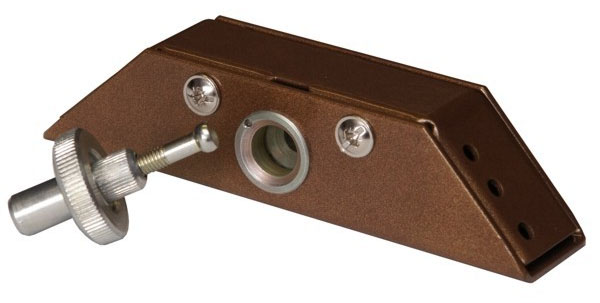

Интересные модели электромеханических замков представлена серией “Шериф” от фирмы Промикс. На рисунке 4 представлен замок “Шериф-1 лайт”, который предназначен для запирания распашных дверей, открывающихся как внутрь, так и наружу помещения, с возможностью их дистанционного открывания с помощью контроллеров систем контроля и управления доступом. Для работы совместно с блоком управления замком-невидимкой фирмы Меттэм, необходимо использовать нормально-закрытое исполнение замка.
Рисунок 4. Электромеханический замок “Шериф-1 лайт” (рисунок с сайта tinko.ru)
Производитель заявляет усилие удержания в 400 кг. Размеры: 31 х 30 х 130. Масса 0,3 кг. Другая модификация представлена на рисунке 5.
Рисунок 5. Электромеханический замок “Шериф-2 лайт” (рисунок с сайта tinko.ru)
Заявленное усилие на ригеле 300 кг. Размеры: 26 х 26,5 х 29.
Блок управления замком-невидимкой Меттэм для открытия или закрытия замка формирует импульс длительностью всего 300 мс. Этого импульса вполне достаточно для управления всеми электромеханическими защелками. А вот для того, чтобы открыть электромеханические замки (нормально закрытые) марки “Шериф-лайт”, потребуется увеличить время импульса открытия до нескольких секунд, иначе можно не успеть открыть дверь после разблокировки замка. Возможность изменять длительность импульса есть только в замках Меттэм GSM (01.02).
Можете рассказать о принципе действия замка Меттем. Региль отодвигается с помощью электромагнита или электромотора? На сколько сильным делается упор на ригель?
Комментарий от apagkov — 22.11.2014 @ 22:31
Ригель в замке Меттэм приводится в действие с помощью актуратора Saturn MS-200 (впрочем, как и замках от НПО Машиностроения и некторых других фирм). Усилие на ригеле небольшое, порядка 0,5 кг, так что надо обеспечеть беспрепятственное перемещение ригеля, исключить затиры. В крайних положениях ригеля усилие на отжим составляет около тонны.
Комментарий от Дмитрий Денисов — 22.11.2014 @ 22:52
подскажите, если повесить на квадрат в разрыв между вертушкой и замком круглый диск,
к нему прикрепить тягу, а на тягу повесить шторку(закрытие основного замка)
вытянит ли мотор такую нагрузку ?
Комментарий от popow_sergei — 24.12.2015 @ 10:57
Без эксперимента сложно сказать… Все будет зависть от исполнения (дополнительных сил трения).
Комментарий от Дмитрий Денисов — 24.12.2015 @ 11:10
ну я так понял в плате предусмотрено какое то ограничение на силу тока, так как в случае удара ригяля о припятсвие мотор не крутится до победного а сразу останавливается и подаёт сигнал.
так на какое ограничение по умолчанию заложено в схеме? и можно ли его подправить при необходимости?
Комментарий от popow_sergei — 24.12.2015 @ 11:16
Есть ограничение пикового тока мотора актуатора и изменить его нельзя. Мотор управляется короткими импульсами разной полярности. Длительность импульса не больше пол секунды – этого времени достаточно для перемещения ригеля из одного положения в другое.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 11:23
но там есть небольшой запас или всё до копейки просчитано только на ригели и большее чем стандартное усилие уже будет считаться препятсвием?
Комментарий от popow_sergei — 24.12.2015 @ 12:12
Попробуйте с этим вопросом обратиться в Меттэм-Производство.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 12:15
да глухо у них, я писал им, не отвечают.
хорошо что хоть этот ресурс имеется, и можно хоть какие то тех данные получить.
Комментарий от popow_sergei — 24.12.2015 @ 12:17
Остается только натурный эксперимент.
Из практики скажу, что некоторый запас по усилию в замках имеется.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 12:20
Если возникнут вопросы по работе электронной части замка – пишите в почту, я вам обязательно помогу.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 12:23
спасибо
а фото замка в разборе нет, потому что комерческая тайна?
потому как я искал но не нашёл.
хотелось бы просто знать, достоточно ли надёжно всё сделано, не хочется в один прекрасный момент остаться у закрытой двери.
и привод сколько должен проходить(по кол-ву туда/обратно) без опаски что сработается?
Комментарий от popow_sergei — 24.12.2015 @ 12:26
>>>Если возникнут вопросы по работе электронной части замка – пишите в почту, я вам обязательно помогу.
обязательно воспользуюсь данным предложением.
я планирую задействовать по максимуму все возмождности платы.
когда преобрету саму схему напишу.
Комментарий от popow_sergei — 24.12.2015 @ 12:33
Фото замка в разборе у меня нет. Конструкция там весьма примитивная и, как следствие, надежная. Единственный недостаток, на мой взгляд, это сравнительно не высокое усилие на ригеле, но при правильной установке в дверь (без затиров) все будет работать нормально.
Механика проходила испытания на цикличность: 300 или 400 тысяч циклов. Небольшая выработка наблюдалась только в местах соприкосновения ригеля с корпусом замка, что никак не влияло не его работу.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 12:36
да я больше за активатор переживаю
Комментарий от popow_sergei — 24.12.2015 @ 12:48
Вот за него уж точно переживать не следует. Это практически не убиваемая вещь. Внутри стоит активатор Saturn MS-200 или MS-500.
Комментарий от Дмитрий Денисов — 24.12.2015 @ 12:59
Здравствуйте!
Не работает сохранение номеров в конфигураторе в украинском формате
Конфигуратор mGsm 1.1.0.8
версия прошивки 1.1.2
Дата релиза 08092015
Комментарий от alexandre — 07.01.2016 @ 11:16
Александр, действительно, в конфигураторе была ошибка, связанная с вводом и сохранением 12-ти значных номеров. Ответ я Вам отправил по почте.
Комментарий от Дмитрий Денисов — 07.01.2016 @ 14:02
подскажите, а проводами замок с завода комплектуется или нет?
просто если корпус не разборный, этот момент не понятен.
интересует, как именно сделаны соединения проводов в замке
т.е. спаены или на клемах? или вовсе скрутки?
Комментарий от popow_sergei — 14.01.2016 @ 21:23
Все, что необходимо для подключения замка уже есть в коробке. Электромеханическая часть замка заканчивается разъемами. В комплекте идет 3 метра провода с ответной частью. На практике не всегда удобно использовать провода из комплекта. Лично я выводил из двери витую пару, а существующие на замке клеммы срезал.
Комментарий от Дмитрий Денисов — 14.01.2016 @ 22:24
во, во ,во, наш человек
тоже задумываюсь над витой парой, но есть сомнения, что переломится со временем в месте перехода от двери к коробке. особенно если холодно будет.
у вас таких сомнений нет?
в идеале нужен мягкий(т.е. многожильный проводник) кабель с 6-8 проводами.
вы какую витую пару рекомендуете? ведь бывает и витуха многожильная(когда каждый из 8 жил тоже многожильный), обжимать такую очень сложно, а вот в данном примере наверное подошла бы хорошо.
опять же, какую категорию? 5e/6e? важен ли в данном случае экранирование?
и очень интересно как вы напаивались в нутри замка
если бы делал бы сам, вопросов бы не задал, разобрал посмотрел и напаял, но
дело в том, что замок в дверь будет монтировать завод по производсву дверей.
и мне им нужно как то донести что бы припаяли по человечески провода цельные,
а не городили на переходниках.
Комментарий от popow_sergei — 14.01.2016 @ 23:07
Если правильно сделать петлю перехода из полотна двери на косяк с использованием кабельного перехода (или даже без него), то ничего в обозримом будущем не перетрется – проверено временем на нескольких дверях. Конечно, мягкий провод предпочтительней, но я делал жестким (мягкого под рукой не оказалось). Родные наконечники с замка срезал, с UTP соединял с помощью пинов (наконечники для обжима) путем обжима с последующей изоляцией (к сожалению, фоток под рукой нет). Категория UTP не важна, можно взять самый дешевый вариант.
Комментарий от Дмитрий Денисов — 15.01.2016 @ 20:10
я верно понимаю что нужно 6 жил?
2 жилы на питание мотора
2 жилы на датчик ригеля
2 жилы на датчик положения двери(геркон)
Комментарий от popow_sergei — 15.01.2016 @ 20:59
Да, все верно. Если будете использовать только одну электромеханику, то для подачи на него питания можно задействовать две витых пары. Таким образом будут задействованы все 8 жил.
Комментарий от Дмитрий Денисов — 15.01.2016 @ 21:03
вот такой кабель подойдет?
КСПВГ 6х0,35
по сечению имею ввиду?
Комментарий от popow_sergei — 15.01.2016 @ 21:06
>>>то для подачи на него питания можно задействовать две витых пары.
это для увеличения общего сечения
какого сечения будет достаточно для мотора?
Комментарий от popow_sergei — 15.01.2016 @ 21:07
КСПВГ 6х0,35 вполне подойдет. Если кабель не длинный (у меня они все не больше трех метров), то сечения 0,35 вполне хватает.
Да, две витых пары, на одной из дверей, использовал для увеличения сечения.
Комментарий от Дмитрий Денисов — 15.01.2016 @ 22:30
>>>На практике не всегда удобно использовать провода из комплекта.
кстати почему? потому что он 4 жильный и не хватает 2 жил для геркона?
вообще комплектный кабель сам по себе что представляет ?
достаточно ли он гибкий? он многожильный?
Комментарий от popow_sergei — 17.01.2016 @ 13:11
и какого сечения штатный
Комментарий от popow_sergei — 17.01.2016 @ 13:30
В комплекте идет кабель с уже обжатыми разъемами ШВВП 2х0,75
Комментарий от Дмитрий Денисов — 17.01.2016 @ 16:09
стесняюсь спросить, он в комплекте один?
или его 2 шт?
Комментарий от popow_sergei — 17.01.2016 @ 16:29
Кабель один, длина 3 метра. А зачем два? Один замок – один кабель.
Комментарий от Дмитрий Денисов — 17.01.2016 @ 21:12
>>>Один замок – один кабель.
так в замке кроме привода и датчик положения ригеля(открыто/закрыто)
значит как минимум нужно 4 провода
а если комплекте идет двужильный кабель, значит его должно быть два, что бы покрыть надобность
разве нет ?
Комментарий от popow_sergei — 17.01.2016 @ 22:50
Электромеханика с пятипроводным актуатором – это опция, которая стала доступна совсем недавно, да и то только в GSM-версии замка. Подключение датчика положения ригеля не обязательно, также как и датчика положения двери.
Комментарий от Дмитрий Денисов — 17.01.2016 @ 23:26
>>>Подключение датчика положения ригеля не обязательно, также как и датчика положения двери.
не не не, для меня обязательно
>>>>Электромеханика с пятипроводным актуатором – это опция, которая стала доступна совсем недавно
так так так, а про это вовсе не знал(я думал само собой разумеется наличие обратной связи с замком), можно по подробнее? или за счет этого(актуатора с 5 проводами) и определяется положение открыто/закрыто?
тогда сколько же нужно жил для организации работы замка с обратной связью и датчиком положения двери?
7?
Комментарий от popow_sergei — 18.01.2016 @ 00:04
2 – на замок, 2 – на датчик положения двери, 2 – на датчик положения ригеля
Комментарий от Дмитрий Денисов — 18.01.2016 @ 09:49
Приобрел для начала только саму механику. 5 проводов. Но инструкции нет. Какой провод за что отвечает?
Комментарий от anton — 27.02.2016 @ 14:56
подскажите, в каком положении(выдвинут/задвинут) находиться актуатор
при закрытом(выдвинутом ригеле) открытом(ригель задвинут в замок) состоянии замка ???
Комментарий от popow_sergei — 06.05.2016 @ 15:04
Когда актуатор “задвинут” – ригель “выдвинут” (замок закрыт) и наоборот.
Комментарий от Дмитрий Денисов — 06.05.2016 @ 20:17
