Новый замок-невидимка от фирмы Меттэм

Известный российский производитель замков «МЕТТЭМ-Производство» обновил модификацию замка-невидимки 01.01. Внешний вид, комплектация и цена остались без изменения. Изменилась только плата блока управления. Блок управления замком теперь питается от внешнего источника постоянного тока 15В 15Вт (для питания подойдет любой источник постоянного тока 15В от 10Вт и выше). Внешний вид платы блока управления изображен на рисунке 1.

Плата блока управления замком версии 2.3.6.1

Рисунок 1. Внешний вид платы блока управления замком.

Плата блока управления содержит входы для подключения резервного аккумулятора емкостью до 9 А*ч с автоматическим подзарядкой от платы и вход для подключения дополнительного аккумулятора любой емкости (например, автомобильного) для существенного увеличения времени автономной работы замка-невидимки. Подзарядка дополнительного аккумулятора должна обеспечиваться пользователем (плата блока управления заряжать его не будет).

Читать дальше»

Электромеханика для замка-невидимки

В этом небольшом обзоре я расскажу, что можно подключить к замкам-невидимкам серии Меттэм (модели 01.01 и 01.02).

На рисунке 1 представлен оригинальный замок от Меттэм (электромоторный). Замок имеет встроенную броне-пластину и сертифицирован на 4-й класс. Размеры врезного варианта замка без крепежной планки: 200 х 116 х 26. Масса вместе с фурнитурой – около 1,8 кг.

Рисунок 1. Врезной замок от Меттэм.

Читать дальше»

Как выбрать замок-невидимку

Дмитрий Денисов | Спрос и предложение

На рынке появляется все больше и больше предложений различных замков-невидимок. Сейчас их лепят почти все, кому не лень. Причем, иногда реклама иного продукта значительно превосходит сам продукт. Обычному пользователю бывает сложно сделать правильный выбор, а ведь цены на такие замки пока, прямо скажем, не маленькие. Да и остаться у закрытой двери мало кому покажется приятным.

Итак, на что следует обратить внимание при выборе:

  1. Профиль фирмы-производителя. Постарайтесь узнать, а чем вообще занимается (занималась) эта фирма. Есть ли у нее опыт в проектировании и изготовлении замков. Как долго она существует на рынке.
  2. Внешний вид замка (электронный блок и сам замок). Прежде всего, замок должен хотя бы выглядеть как замок, на не как шпингалет. Не верьте, если производитель заявляет, что их замок ВЕСЬ выполнен из высоколегированной стали, которая не поддается сверлению обычными сверлами. На самом деле, защиту делают только части замка с помощью пластин из высоколегированной стали. Замок должен давать пользователю возможность открыть его руками (с внутренней стороны двери) – это требование пожарной безопасности. Если электронный блок сделан в стандартном корпусе (обычно используются корпуса фирмы Gainta) – это значит, что, скорее всего, это производство “на коленке”. Некоторые “производители” используют в качестве корпуса для электронного блока корпус источника бесперебойного питания.
  3. Наличие сертификата соответствия. Сертификат – это показатель ответственного подхода производителя к качеству своей продукции, а не просто бумажка.
  4. Наличие руководства по эксплуатации, которое доступно для ознакомления ДО покупки замка. Очень часто реальность оказывается не такой радужной, как представляется по рекламе. Возможность ознакомиться с руководством по эксплуатации позволяет будущему покупателю понять, с чем ему придется столкнуться в процессе установки, настройки и эксплуатации.
  5. Комплектация и упаковка. Серьезные производители позаботятся и о внешнем виде своего продукта и о всем необходимом для установки и эксплуатации замка. Самоделкины часто хитрят, указывая более низкую цену на основной продукт, к которому надо будет обязательно докупить еще кучу всего, чтобы он заработал должным образом. С упаковкой самоделкины, как правило, вообще не заморачиваются – это дорого и хлопотно (при малых объемах производства это действительно так).

Я сознательно не касаюсь функциональной части замков – тут каждый выбирает то, за что готов платить.

По большому счету, эти принципы применимы при выборе и любой другой продукции.

Все вышесказанное является моим личным мнением.

Делайте правильный выбор!

Использование релейного выхода в замках-невидимках Меттэм

Дмитрий Денисов | Из жизни замков, Монтаж

Все электронные блоки управления замков-невидимок производства Меттэм имеют релейный выход, который может быть использован для временного включения освещения около двери или для управления внешней сиреной (только для блоков управления с GSM).Более дешевые и простые в эксплуатации блоки управления без встроенного модуля GSM имеют только одну функцию релейного выхода – управление освещением. Алгоритм включение реле следующий: при наличии питания от сети 220, после выполнения команды на открытие замка, реле будет включаться на 1 минуту. Для блоков с модулем GSM время включения реле можно изменять в широких пределах. Схема использования релейного выхода для управления освещением представлена на рисунке 1. Необходимо использовать контакты реле COM и NO.

Light controlРисунок 1: схема управления освещением

Читать дальше»

Не все симкарты одинаково полезны

Дмитрий Денисов | Из жизни замков

Сотовые операторы не стоят на месте и всеми силами продвигают в массы свои дополнительные услуги. Речь пойдет про услугу МТС-инфо, которая по-умолчанию включена во всех новых симкартах от МТС. Если предварительно не отключить услугу МТС-инфо через меню телефона и использовать такую симку в замке с GSM (речь идет про все электронные замки, в которых установлен модуль SIM900D, в частности, про замки серии Меттэм GSM), то замок не сможет отправлять смс-сообщения и совершать обратные вызовы.
Стоит принять за правило, что перед использованием симкарты от любого сотового оператора в электронном замке, необходимо предварительно отключить все навязанные оператором услуги и проверку PIN-кода.

Подключение внешнего аккумулятора

Дмитрий Денисов | Из жизни замков, Монтаж

Бывают ситуации, когда времени автономной работы замка от резервного аккумулятора недостаточно. В этом случае вместо или вместе со встроенным резервном аккумулятором можно использовать внешний аккумулятор на 12 В большой емкости, например, от автомобиля. Просто подключить внешний аккумулятор вместо встроенного нельзя. Встроенное в блок управления замком зарядное устройство просто не сможет его зарядить и будет постоянно работать с перегрузкой, что может привести к выходу зарядного устройства и блока питания из строя. Чтобы этого не произошло в плюсовой провод надо добавить диод, как это показано на рисунке. Диод подойдет любой, рассчитанный на ток от 3 А, например, отечественные серий Д112, Д122, из импортных подойдут диоды серии 1N5400 и многие другие. Диод можно купить в магазине Чип и Дип. Хотя и дороговато, но можно купить даже одну штуку.

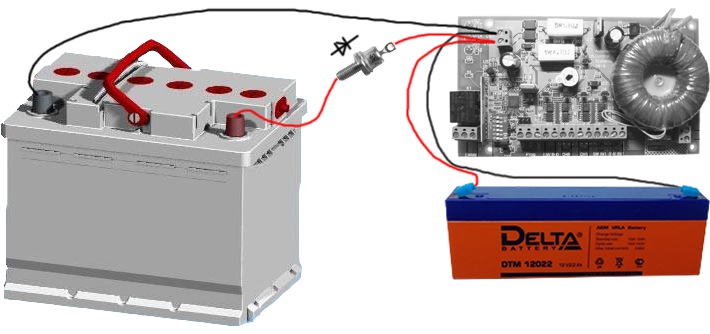

Подключение внешнего аккумулятора к замку-невидимке производства фирмы Меттэм или НПО Машиностроения

Подключение к домофону

Дмитрий Денисов | Из жизни замков, Монтаж

У многих пользователей замка-невидимки производства Меттэм возникает необходимость использовать замок совместно с домофоном. Далее я расскажу, как это сделать на примере домофона Tantos TDP-4HP. Этот и другие подобные домофоны работает с четырехпроводными вызывными панелями, например, с AVC-305. Все вызывные панели имеют выход для управления замком. Этот выход представляет собой так называемый “сухой контакт” – нормально-разомкнутый выход реле. Этот выход необходимо соединить с клеммами блока управления для подключения кнопки выхода. Соединения между вызывной панелью и домофоном выполнить согласно инструкции по эксплуатации домофона и вызывной панели. Дополнительный блок питания не нужен – замок будет запитываться от блока управления. Блок управления замка-невидимки может управлять (только открывать) любой электромеханической защелкой на основе соленоида, управляемой напряжением 12 в (например, электромеханические защелки и замки фирмы Cisa, Fass Lock,  AccordTec, Витек). Блок управления замком имеет два канала, которые могут работать независимо друг от друга и последовательно друг за другом (зависит от настроек блока управления). К какому каналу подключить основной замок, а к какому – дополнительный, зависит от конкретной ситуации. Возможная схема подключение блока управления, замка, домофона и вызывной панели представлены на рисунке ниже.

При такой схеме подключения команда на открытие замка с домофона будет сначала открывать основной замок, затем – дополнительный. Отдельно каждым замком можно управлять с помощью радиобрелка. Следует иметь ввиду, что с панели управления домофона замок можно только открыть.

Программа-конфигуратор замка-невидимки от Меттэм-Производство

Дмитрий Денисов | Программное обеспечение

С течением времени замки-невидимки приобретают все больше и больше возможностей и в один прекрасный момент все возможности не возможно настроить с помощью ДИП-переключателей, а требуется подключение к компьютеру. Замок-невидимка с GSM от фирмы Меттэм-Производство (при участии фирмы АСК Экспресс) просто не будет функционировать и в половину своих возможностей без предварительной настройки при помощи программы-конфигуратора.

Основное окно программы-конфигуратора блока управления GSM замком-невидимкой.

Читать дальше»

Новые возможности замка-невидимки с GSM

Дмитрий Денисов | Программное обеспечение

Речь пойдет о новых возможностях замка-невидимки с GSM производства фирмы Меттэм-Производство (при участии фирмы АСК Экспресс).

Итак, теперь появилась возможность управлять замком не только с помощью смс-сообщений, но и с помощью бесплатного исходящего вызова без “подъема трубки” замком-невидимкой, а также другим, более безопасным способом (в этом случае замок “поднимает трубку”) – с помощью ввода с телефона пароля доступа и последующего ввода команд управления (используется DTMF). Кроме новых способов управления замком, появилась еще одна очень важная возможность – это контроль за своевременной заменой резервного аккумулятора. Далее я опишу все эти новые возможности более подробно.

Управление замком с помощью бесплатного исходящего вызова (без “подъема трубки”)

В этом режиме замок-невидимка, при поступлении на него входящего вызова, проверяет номер телефона по списку занесенных в него телефонов. Если телефон в списке не найден, то следует “отбой” вызова. Иначе, далее идет проверка на разрешения управления для данного телефона (что можно ему: открывать и/или закрывать замок). Если у телефона с таким номером есть необходимое разрешение, то происходит открытие замка, если замок был закрыт и закрытие – если был открыт. Подтверждение выполнение команды определяется по числу гудков, после которых следует “отбой”. Работа в этом режиме доступна только для телефонов из списка, который был предварительно занесен в замок-невидимку с помощью программы конфигурирования. Это удобный, хотя и не очень безопасный режим управления замком. В случае утери или кражи телефона, злоумышленник сможет открыть замок.

Читать дальше»

Зачем замку телефон? (GSM)

Дмитрий Денисов | Из жизни замков

Электронный замок-невидимка с модулем GSM имеет ряд существенных преимуществ перед своим более простым аналогом.
Электронный замок со встроенным “телефоном” (GSM-модулем) может информировать своего хозяина (или хозяев) о различных событиях из своей жизни, таких как: исполнение команд на открытие и закрытие замка, пропадание (появление) питания от сети, состоянии аккумулятора, активации режима обучения и других. Если на дверь был установлен датчик положения двери, то электронный замок превращается в полноценную охранную систему, которая известит хозяина о несанкционированном проникновении, и, при соответствующих настройках, включит внешнюю сигнализацию. Эксплуатационные расходы на такую охранную сигнализацию совсем не велики, достаточно купить сим-карту любого сотового оператора с минимальной ценой смс-сообщений. Замок сможет сам, с заданной вами периодичностью, присылать текущий баланс. Такие периодические смс-сообщения не позволят сотовому оператору заблокировать сим-карту (по правилам сотовых операторов (как минимум, в Москве), необходимо совершить хотя бы одну платную операцию не реже одного раза в квартал).
Возможность управления замком с помощью sms-сообщений может оказаться весьма полезной. Лично со мной произошел такой случай. Однажды мне позвонил сосед снизу (я его хорошо знаю) и сообщил, что я его заливаю. Сам я находился в сотне километрах от дома и в ближайшее время вернуться у меня не было никакой возможности. Я с помощью отправки специального смс-сообщения на свой замок смог впустить соседа к себе в квартиру, где он убедился, что заливаю его не я, вода течет по стояку с этажа выше. Оказалось, что у меня все в порядке (в силу некоторых особенностей в отделке, вода, которая стекала по стояку отопления, по квартире не распространялась, а просто стекала на этаж ниже. Когда сосед вышел из квартиры и закрыл за собой дверь, я ее закрыл с помощью другого смс-сообщения. И подобных случаев, когда необходимо кому-то (естественно, кому вы доверяете) удаленно открыть дверь, а затем закрыть, может быть множество. Возможно, что ваш ребенок несколько рассеян и вы не хотите давать ему ключи (которые он уже не раз терял и вам приходилось менять личинки или сами замки), чтобы он их не потерял (или у него их не украли). В этом случае замок тоже можно открыть удаленно после звонка чада от двери квартиры.
С помощью замка с GSM-модулем можно контролировать (если это нужно, конечно), когда, например, вернулся ребенок из школы и/или когда и на сколько ходил гулять, пока вы были на работе.
Безусловно, замок со встроенным “телефоном” (модулем GSM) позволит вам обрести полный контроль над своим жильем.
